Szinter körhűtő hulladékhő kazán

1. Mi az a szinter körkörös WHB hűtő?

A Szinter körkörös hűtő WHB egy speciális hulladékhőhasznosító kazán Az acélgyárak körkörös szinterhűtője által termelt magas hőmérsékletű kipufogógázok hőenergiájának megkötésére tervezték. A szinterező körhűtő 600-800°C-os forró szinteret bocsát ki, a szinterágyon átszívott hűtőlevegő pedig 350-450 °C . Ez a forró gáz ahelyett, hogy a légkörbe kerülne, a WHB-be kerül, ahol gőzt termel az energiatermeléshez vagy a folyamat fűtéséhez. szerint a A kínai kohászati ipar energiatakarékossági jelentése 2023 , egy tipikus 360 m²-es kör alakú hűtő hulladékhővisszanyerő rendszer képes felfogni a rendelkezésre álló hőenergia 40-55%-a , 45-70 t/h gőzt termel. Ez 45 000-70 000 MWh éves energiatermelést és évi 35 000-55 000 tonnás CO₂-kibocsátást jelent. A Szinterhűtő WHB így a fenntartható acélgyártás alapvető eleme.

Vezetőként Kínai Szinter körkörös hűtő WHB és Szinterhűtő WHB Supplier , Jiangsu Shineng Chemical Equipment Co., Ltd. kör alakú hűtőhulladékhővisszanyerő rendszereket tervez spirálbordás csöves elpárologtatókkal. Az övék WHB körkörös hűtő A megoldások magas hőmérsékletnek ellenálló ötvözetanyagokat és automatizált koromfúvó rendszereket foglalnak magukban a porral terhelt kipufogógázok kezelésére.

2. Hogyan működik a szinteres körkörös WHB hűtő?

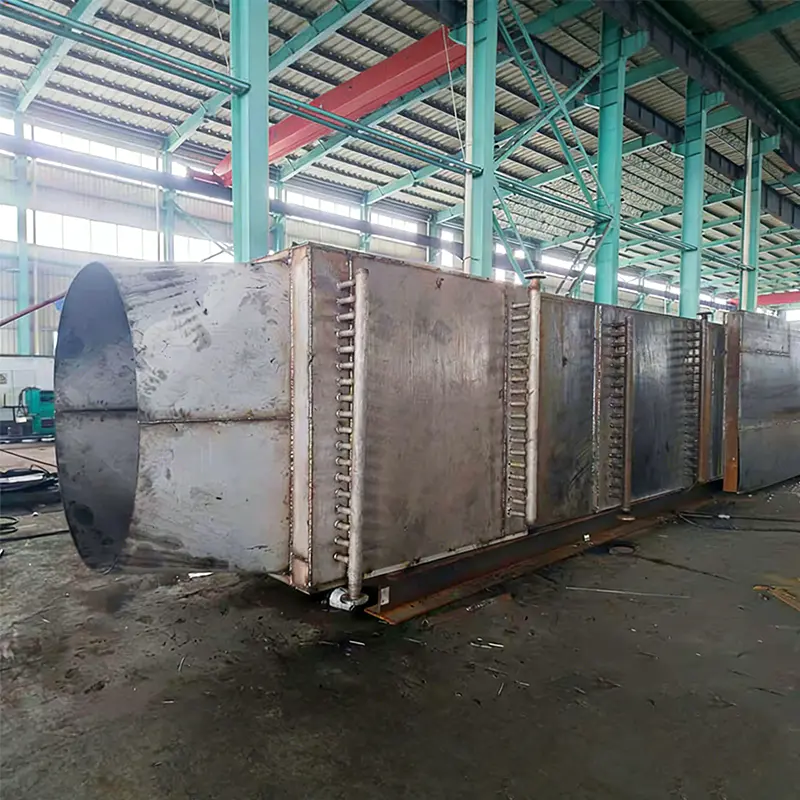

A Szinterhűtő hulladékhő kazán úgy működik, hogy a forró elszívott levegőt a körkörös hűtőből egy sor hőcserélő modulon keresztül vezeti át. A rendszer jellemzően egy elpárologtatót (spirálbordás csőköteg), egy gőzdobot, valamint opcionális túlhevítő és gazdaságosító részeket tartalmaz. A bordás csöveken 380-450°C-os forró gáz áramlik át, átadva a hőt a benne keringő víznek/gőznek. A keletkező gőzt (2,5-5,3 MPa, 350-450°C) ezután áramtermelésre vagy üzemfűtésre használják fel. A Körkörös hűtő hulladékhő visszanyerése A rendszer porülepítő kamrát és impulzusos koromfúvókat tartalmaz a hőátadó felületek tisztán tartása érdekében. Az alábbi vonaldiagram a WHB-n áthaladó forró levegő tipikus hőmérsékleti profilját szemlélteti.

A vonaldiagram bemutatja a körkörös, hidegebb elszívott levegő hőmérsékletének csökkenését, miközben az átáramlik a WHB-n. A 420°C-os beáramló levegő áthalad a túlhevítőn (420→340°C), majd az elpárologtatón (340→220°C), végül a gazdaságosítón (220→155°C). A 265°C-os teljes hőmérsékletesés 72-78%-os hővisszanyerő hatásfoknak felel meg egy jól megtervezett rendszerhez. Egy tipikus 400 m²-es, 500 000 Nm³/h légáramú körkörös hűtőnél ez a visszanyerés körülbelül 55 t/h túlhevített gőzt eredményez 3,8 MPa nyomáson és 410 °C-on. A gőz egy 9 MW-os turbinás generátort tud meghajtani, amely évente mintegy 72 000 MWh-t termel. Ez 18-25%-kal csökkenti az acélgyár által vásárolt villamos energiát, és nagyjából évi 45 000 tonnával csökkenti a CO₂-kibocsátást. Ezenkívül az alacsonyabb kipufogógáz-hőmérséklet (160°C alatt) biztonságos és hatékony későbbi porgyűjtést tesz lehetővé.

Jiangsu Shineng Acélgyár WHB A konstrukciók moduláris, kompakt elrendezésűek, amelyek illeszkednek a kör alakú hűtő konfigurációjához. Az övék Szinter hulladékhő visszanyerése A rendszerek intelligens vezérlőrendszereket tartalmaznak, amelyek valós időben szabályozzák a légáramlást és a vízkeringést, biztosítva az optimális teljesítményt változó szinterezési sebesség mellett.

3. A teljesítmény előnyei és a technológia összehasonlítása

A Szinter körkörös hűtő WHB jelentős előnyöket kínál a hagyományos hulladékhő ártalmatlanítási módszerekkel szemben. Az alábbi táblázat összehasonlítja a fő teljesítménymutatókat a WHB kör alakú hűtő beszerelése előtt és után egy 450 m²-es szinterező üzemben.

4. Gyakran Ismételt Kérdések (Q&A)

1. 1. kérdés: Mi a tipikus megtérülési ideje egy acélgyárban működő szinteres körhűtő WHB esetében? A tényleges kínai és indiai projektek alapján a megtérülési idő a Szinter körkörös hűtő WHB 18-30 hónapig terjed, a helyi áramáraktól és a hűtő üzemóráitól függően. Egy 360 m²-es, 8-10 MW teljesítményű körhűtő esetében az éves energiamegtakarítás elérheti a 2,5-3,5 millió USD-t, a beruházási költségek 2 éven belül megtérülnek.
2. 2. kérdés: Hogyan kezeli a WHB a körkörös hűvösebb elszívott levegőben lévő port? Modern Szinterhűtő hővisszanyerő rendszer a kialakítások tartalmaznak egy többciklonos por-előleválasztót, majd egy elektrosztatikus leválasztót vagy zsákszűrőt a WHB után. Ezenkívül maga a kazán online impulzusos koromfúvókkal van felszerelve, amelyek 4-6 óránként megtisztítják a bordás csőkötegeket. Jiangsu Shineng Szinterhűtő WHB Supplier A megoldások kevesebb mint 2%-os hatékonyságcsökkenést érnek el egy 6 hónapos működési kampány alatt, még 12 g/Nm³ porterhelés mellett is.
3. 3. kérdés: A rendszer utólag felszerelhető egy meglévő körkörös hűtőre komolyabb állásidő nélkül? Igen. Mint a Kohászati WHB gyártó , Jiangsu Shineng moduláris utólagos felszerelésekre specializálódott. A telepítés jellemzően 15-20 napos tervezett leállást igényel a légcsatorna csatlakozáshoz, a WHB előregyártott és a helyszínen összeszerelése mellett. A rendszer nagy része telepítve van, miközben a hűtő továbbra is működőképes, és csak az utolsó bekötések igényelnek rövid leállást. A Energiatakarékos WHB acélgyárak számára a mag szinterezési folyamatának megváltoztatása nélkül integrálható.
4. 4. kérdés: Milyen gőzparaméterek érhetők el egy körkörös WHB hűtővel? Tipikus Hulladékhővisszanyerő kazán acélgyárhoz konstrukciók 2,5-5,3 MPa és 350-450 °C közötti gőzt állítanak elő. Nagyobb körkörös hűtőknél (500 m² felett) 9,8 MPa nyomású és 540 °C-os túlhevített gőz állítható elő, ami nagy hatékonyságú kondenzációs turbinás áramtermelést tesz lehetővé. Jiangsu Shineng Ipari WHB szállító A kínálat közép- és nagynyomású konfigurációkat is tartalmaz, a kiválasztás a hűtő belépő gázhőmérséklete és az üzem speciális követelményei alapján történik.

Cég bemutatása: Jiangsu Shineng Chemical Equipment Co., Ltd. Mint a Kínai égéstermék-visszanyerő egység gyártója és hulladékhővisszanyerő rendszerrel foglalkozó cég , Jiangsu Shineng Chemical Equipment Co., Ltd., 2005-ben alapított, füstgáz-hulladékhővisszanyerő rendszerek és vegyi berendezések kutatás-fejlesztésére és gyártására specializálódott, és átfogó belső képességekkel rendelkezik a hőcsövek fejlesztésétől a nikkel alapú keményforrasztáson át a nyomástartó edények gyártásáig. Termékeinket széles körben használják a szénkémiai, kohászati, energiatermelési és szintetikus ammóniaiparban, és tengerentúli piacokra is exportálják. Megbízhatóként Szinterhűtő WHB Supplier és Szinter körkörös hűtő WHB Manufacturer , Shineng nyújt teljes Körkörös hűtő hulladékhő visszanyerése System megoldások, a tervezéstől és a gyártástól az üzembe helyezésig és az értékesítés utáni támogatásig, segítve az acélgyárakat jelentős energiamegtakarításban és kibocsátás-csökkentésben.

Referenciák: Az IEA vas- és acéltechnológiai ütemterve 2022 ; A kínai kohászati ipar energiahatékonysági jelentése 2023 ; GB/T 32960-2016 Műszaki specifikáció a szinterezőgép hulladékhő visszanyeréséhez ; és ASME PTC 4.4-2021 hulladékhő-visszanyerő kazán teljesítményvizsgálati kódja .
