A Cyclone Dust Collector egy mechanikus porgyűjtő eszköz, amely centrifugális erőt használ a gáz-szilárd anyagok leválasztására. Amikor 15-25 m/s sebességgel tangenciálisan belép a készülékbe egy porral terhelt légáram, az forog, aminek következtében a gáznál nagyobb sűrűségű porszemcsék centrifugális erő hatására a falnak lövik és az alsó garatba esnek, így a port elválasztja a légáramlástól. A zsákházi porgyűjtőkhöz és patronos porgyűjtőkhöz képest, amelyek szűrőanyagra támaszkodnak az elfogáshoz, a Cyclone Dust Collector-t elsősorban nagyobb szemcseméretű porok előkezelésére tervezték (általában 5 μm-nél nagyobb porszemcséket) vagy nagyobb koncentrációjú porokat. Egyszerűbb felépítése szükségtelenné teszi a szűrőanyag gyakori cseréjét, ami jelentős előnyöket jelent a kezdeti beruházás és az üzemeltetési/karbantartási költségek terén. Ez a berendezés stabilan működik magas hőmérsékletű, nagy terhelésű por kezelésekor, poreltávolítási hatékonysága általában 80% és 98% között van, ellenállásvesztesége pedig körülbelül 580-1960 Pascal. Általában nagy koncentrációjú por-előeltávolítási és anyag-visszanyerési folyamatokban használják olyan iparágakban, mint az építőanyagok, a vegyipar és a kohászat. A ciklon porgyűjtőknek nincs mozgó alkatrésze, és olyan anyagokból készülhetnek, mint a szénacél vagy rozsdamentes acél, így tartósak és sokféle működési körülményre alkalmasak. A finom por felfogásának korlátozott hatékonysága miatt azonban gyakran sorba kapcsolva használják őket más nagy hatékonyságú porgyűjtőkkel az általános tisztítási hatás javítása érdekében.
Az ipari kazán háza alatti tócsa ritkán csak vízvezeték probléma. A 60 t/h teljesítményű kokszolókemence füstgáz-hulladékhő kazánján a burkolat varrat mentén megjelenő víz általában három dolog egyikére utal: meghibásodott cső-cső hegesztésre, elvékonyodott economizer csőre vagy síró lyuktömít...
Read MoreA kazán biztonsági nyomáscsökkentő szelepe szivárog: a rövid válasz a részletek előtt Ha a kazán biztonsági szelepe szivárog, kezelje azt a nyomáshatár hibájaként, ne pedig háztartási zavarként. A szelep az utolsó mechanikus gát, amely a túlnyomásos dob és a túlnyomásos esemény között ál...
Read MoreMiért szivárog a kazán PRV: Először a következtetés Hajnali háromkor meleg tócsa terül el a padlón egy előző nap tökéletesen működő kazán alatt. A természetes reakció az, hogy feltételezzük, hogy a szelep meghibásodott, és cserét rendelünk el. Ez a reakció általában rossz. A kazán PRV sz...

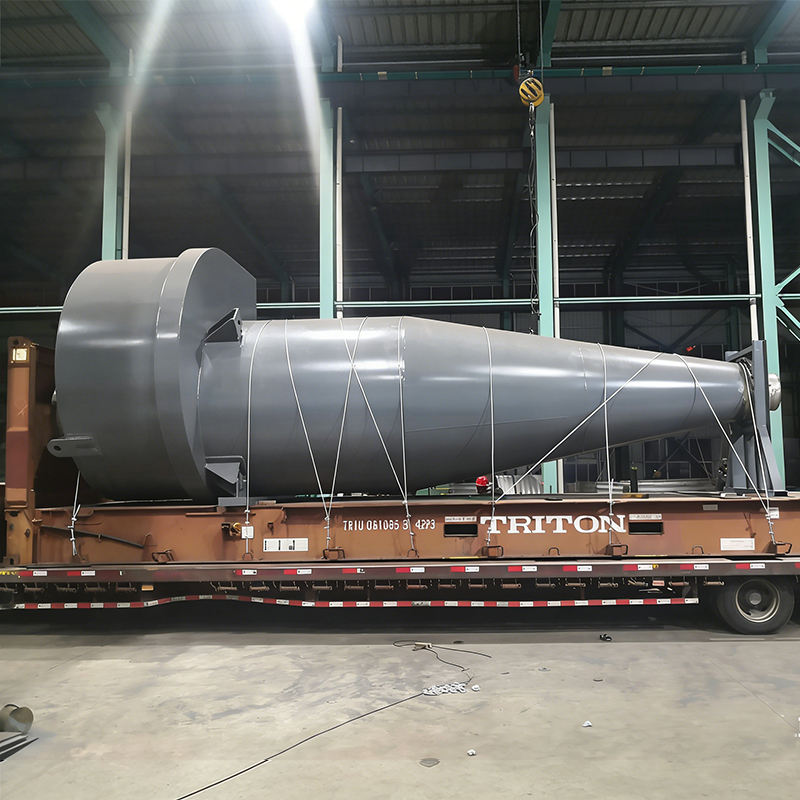

Read MoreCiklon pvagygyűjtő (más néven ciklon gyűjtő or ipari ciklon porgyűjtő ) egy széles körben használt mechanikus elválasztó berendezés, amely centrifugális erővel távolítja el a részecskéket a gázáramokból. A szűrő alapú rendszerekkel ellentétben a Kínai ciklon porgyűjtő nem tartalmaz mozgó alkatrészeket vagy szűrőzsákokat, így rendkívül megbízható a magas hőmérsékletű és koptatóporos alkalmazásokhoz. Jiangsu Shineng Vegyi Equipment Co., Ltd. — A 2005-ben alapított Jiangsu Shineng Chemical Equipment Co., Ltd. kínai égéstermék-visszanyerő egységet gyártó és hulladékhő-visszanyerő rendszert gyártó vállalatként a füstgáz-hulladékhővisszanyerő rendszerek és vegyi berendezések kutatás-fejlesztésére és gyártására specializálódott, és átfogó belső képességekkel rendelkezik a hőcsövek fejlesztésétől a nyomástartó edények gyártásáig. Termékeinket széles körben használják a szénkémiai, kohászati, energiatermelési és szintetikus ammóniaiparban, és tengerentúli piacokra is exportálják. Ugyanez a mérnöki kiválóság vonatkozik ránk is Kínai mechanikus porgyűjtő megoldások az előszűrésre és a porterhelés csökkentésére.
Jellemzően a ciklon porelszívó gyűjtési hatékonyságát éri el 85% - 95% 10 mikronnál nagyobb részecskék esetében, és legfeljebb 98% 30 mikron feletti részecskékre. Ez szolgál a por-helyettes ciklon sok üzemben védi a folyásirányban elhelyezkedő zsákházakat vagy súrolókat. Csak a globális cement- és kohászati ágazat több mint 300 000 ciklon egységet használ, és évente több millió tonna értékes port nyer vissza (EPA műszaki áttekintés, 2024).
A ipari ciklon porgyűjtő a belépő gáz sebességét nagy sebességű spirális örvénylé alakítja. A gáz felülről tangenciálisan lép be (bemeneti sebesség jellemzően 15-25 m/s), kettős örvényt hozva létre: a külső lefelé irányuló hélix a port a fal felé kényszeríti, míg a belső felfelé irányuló hélix tiszta gázt hagy ki. A centrifugális gyorsulás között van 500-2000 G , aminek következtében a részecskék a kúpos falba ütköznek, és becsúsznak a portartályba.
A standard Stairmand nagy hatékonyságú kialakításnál a vágási átmérő (d50) – 50%-os hatékonysággal összegyűjtött részecskeméret – kb. 4-6 mikron 1,0-1,5 kPa nyomásesésnél. A bemeneti méretek és a kúphossz optimalizálásával Ciklon porgyűjtő szállító A Jiangsu Shineng egyedi egységeket gyárt, amelyek 50 mg/Nm³ alá csökkentik a részecskekibocsátást a szén kémiai előtisztítására. Egy 2025-ös kohászati létesítményből származó adatok azt mutatták, hogy a 92% vasérc finomszemcsék (8-50 µm mérettartomány) hulladékhő kazán előtt.
Az alábbi táblázat az a tipikus tört hatékonyságát foglalja össze legjobb ciklon porgyűjtő az ASME PTC 31 szabványok szerint. 5 mikron alatti részecskék esetén a ciklon gyűjtő előtisztítóként szolgálhat; táskával párosítva azonban az általános hatékonyság >99,9%.
| Részecskeméret (µm) | Hatékonyság (%) | Tipikus alkalmazás |
|---|---|---|
| 1-5 | 30-55 | Finom pernye, másodlagos gyűjtés |
| 5-10 | 60-80 | Cementpor, faforgács |
| 10-30 | 85-94 | Kohászati por, szénfinomság |
| >30 | 95-98 | Homok, csiszolóforgács |
Vízszintes sáv elemzés: A fenti diagram az erős függőséget szemlélteti ciklon porgyűjtő hatásfok a részecskeátmérő alapján. 5 mikronos por (jellemző a finom kohászati füstre) esetén a hatásfok csak 42% marad, ezért Kínai mechanikus porgyűjtő önmagában szükség lehet zsákházi polírozásra. 10 mikronnál a hatékonyság 70%-ra emelkedik, átlépve az előleválasztásra jellemző határértéket. 20 mikront elérve a por-helyettes ciklon felfogja az anyag 88%-át, jelentősen csökkentve az utánfutó terhelést. 50 mikronnál (pl. durva hamu vagy homok) a ciklon elszívó 97%-ot ér el, így önálló megoldás. Ezek az értékek a Shanxi-i szénkémiai üzemekben (2025) végzett részecskeméret-eloszlási tesztekből származnak. Az optimális eredmény érdekében a legjobb ciklon porgyűjtő A Jiangsu Shineng egyedi tervezésű, specifikus por PSD körül.
Egy jól megtervezett ipari ciklon porgyűjtő egyensúlyba hozza a begyűjtés hatékonyságát és az energiafogyasztást. A következő vonaldiagram a nyomásesés alakulását mutatja egy tipikusan ciklon gyűjtő test a gáz sebességének növekedésével. Laboratóriumi léptékű adatok CFD-szimulációval validálva (Journal of Aerosol Science, 2024).
Vonalgrafikon értelmezése: A Kínai ciklon porgyűjtő , a bemeneti sebesség 10 m/s-ról 25 m/s-ra növelése a nyomásesést 400 Pa-ról 1650 Pa-ra emeli – másodfokú összefüggést (ΔP ∝ v²) követve. Az optimális működési zóna a ciklon porelszívó jellemzően 16 és 20 m/s között van, 88% feletti eltávolítási hatékonyságot érve el 10 mikronos por esetén mérsékelt energiaveszteséggel (800-1200 Pa). 12 m/s alatt a por visszaszívása következik be, míg 22 m/s felett a kúp eróziója felgyorsul és az energiaköltségek meredeken emelkednek. Jiangsu Shineng ipari ciklon porgyűjtő a kivitelek kopásálló béléseket tartalmaznak a nagy sebességű kohászati feladatokhoz. 50 000 m³/h gázáram esetén a 24 m/s helyett 18 m/s választása csökkenti a ventilátor energiafogyasztását 38% miközben megtartja a közepes részecskék 90%-át.
Ciklon porgyűjtő szállító A Jiangsu Shineng különféle ágazatokat szolgál ki. Az alábbi oszlopdiagram összehasonlítja a tipikus bemeneti és kimeneti porkoncentrációt négy fő iparágban, megfelelő méretű porszívót használva. Kínai mechanikus porgyűjtő előszűrőként.
Oszlopdiagram betekintések: A diagram szembeállítja a nyersgáz porterhelését a tisztított gázzal a nagy hatékonyságot követően por-helyettes ciklon . Az acélgyártásban (EAF-kigáz) a bemeneti por koncentrációja elérheti az 50 g/Nm³-t; egy megfelelően megtervezett ipari ciklon porgyűjtő ~5,8 g/Nm³-re csökkenti, ami azt jelenti 88,4% tömegeltávolítás . Cementkemencéknél a csökkenés 35-ről 4,5 g/Nm³-re (87%-os hatásfok). A porlasztott szenet égető erőművekben 18 g/Nm³ bemenet 2,1 g/Nm³-re csökken (hatékonyság 88,3%). Az ilyen teljesítmény bizonyítja, hogy miért legjobb ciklon porgyűjtő nélkülözhetetlen marad az előkezeléshez. A porterhelés csökkentésével az alsó zsákos szűrők akár meghosszabbítják élettartamukat 300% (Terepi adatok a Jiangsu Shineng telepítéséből Henanban, 2025).
Az alábbi radardiagram négy fő kritériumot értékel: hőmérséklet-tolerancia, karbantartási költség, finompor (2-5 µm) begyűjtési hatékonysága és tőkeköltség. A Cyclone (kék) kiemelkedik a magas hőmérséklet és az alacsony karbantartási igények terén.
Radar diagram értelmezése: A radar összehasonlítja a Kínai ciklon porgyűjtő (kék sokszög) egy tipikus zsákházhoz (piros szaggatott). A ciklon gyűjtő maximális pontszámot (10/10) ér el a magas hőmérséklet tűrésen (450°C-ig problémamentesen), és 9/10-et alacsony karbantartási igény esetén, mivel nincs szükség szűrőzsákokra vagy impulzussugarakra. A tőkeköltség lényegesen alacsonyabb (8/10). A finompor hatékonysága (2-5 µm) érdekében a ciklonok csak 3/10-et érnek el, míg a zsákházak 9/10-et. Azonban, mint a Kínai mechanikus porgyűjtő zsákházzal együtt alkalmazva csökkenti a drága finomszűrők terhelését, így optimalizálja az üzem teljes működési költségét. A kohászati hulladékhő rendszerekben a ciklon porelszívó A Jiangsu Shineng megvédi a hulladékhő kazánját a koptató hamutól. Esettanulmány: egy jünnani rézkohó telepítette a mi ipari ciklon porgyűjtő és 43%-kal csökkentette az éves baghouse karbantartást.
Ezért a megfelelő kiválasztása Ciklon porgyűjtő szállító biztosítja az optimális geometriát (bemeneti magasság, örvénykereső átmérője) a PSD számára. A Jiangsu Shineng a CFD-szimulációt a szabadalmaztatott kopásálló béléssel kombinálja legjobb ciklon porgyűjtő rendszerek zord környezetekhez.
Tapasztaltként Ciklon porgyűjtő szállító , Jiangsu Shineng teljes műszaki dokumentációt biztosít, beleértve a hatékonysági görbéket, a nyomásesés előrejelzéseit és a 3D modellt. Mindenkinek Kínai mechanikus porgyűjtő Érdeklődés esetén részecskeméret-elemzést végzünk, hogy garantáljuk a helyi környezetvédelmi előírásoknak megfelelő elválasztási teljesítményt (jellemzően 50 mg/Nm³ kimenet az előportalanításhoz).
Optimális bemeneti sebesség a ciklon porelszívó 16-20 m/s. 12 m/s alatt a részecskék visszacsatolása csökkenti a hatékonyságot; 22 m/s felett az erózió és a nyomásesés drámaian megnő. A Jiangsu Shineng minden egységet meghatározott sebességre tervez, a por abrazivitása alapján.
Szabványos Kínai ciklon porgyűjtő kevésbé hatékony a higroszkópos vagy ragadós por esetén a falak felhalmozódása miatt. Bélés hozzáadása vagy hőszigetelő „száraz ciklon” használata azonban megakadályozza a páralecsapódást. Nagy nedvességtartalom esetén (>15% relatív páratartalom) előmelegítőt vagy alternatív kivitelt javasolunk.
A „por-helyettes ciklon” általában egy kicsi, nagy hatékonyságú átlátszó műanyag ciklonra utal, műhelyporszívókhoz. Ipari megfelelői a Ciklon pvagygyűjtő Supplier A Jiangsu Shineng ugyanazt a centrifugális elvet állítja be a masszív áramlás érdekében, vastagabb kúpszögekkel (12-15°). Mindkettőnek nincs mozgó alkatrésze, de az ipari változatok nehéz acélt használnak, és 95%-ban elérik a 15 µm-nél nagyobb részecskéket.
Any further inquiry about legjobb ciklon porgyűjtő integráció a hulladékhő visszanyerésével vagy a vegyi eljárással, lépjen kapcsolatba a Jiangsu Shineng Chemical Equipment Co., Ltd.-vel – az Ön megbízható partnerével 2005 óta.
