A Shell and Tube Heat Exchanger tipikus és univerzális ipari hőcserélő. Magszerkezete egy nagy héjból (héjoldal) áll, amely a csőkötegnek ad helyet, és számos, a héjba zárt csőből (csőoldali) található. Két különböző hőmérsékletű folyadék áramlik a héj és a cső oldalán, és hatékonyan cseréli ki a hőt a fémcső falain keresztül, hogy elérje a fűtés, hűtés vagy kondenzáció célját.
Párologtató és hőcserélő berendezések
Háromszoros összekapcsolt gyorsműködésű tolózár a kokszkemence füstcsőhöz (nyitási idő <1 s)
Szinterezési hulladékhő kazán a fő füstgázvezetéken
Koksz kemence füstgáz hulladékhő kazán
Hulladékhővisszanyerő egység oxigénnel fújt gázosítóból származó magas hőmérsékletű füstgázokhoz
Nikkel alapú keményforrasztott Economizer
Az ipari kazán háza alatti tócsa ritkán csak vízvezeték probléma. A 60 t/h teljesítményű kokszolókemence füstgáz-hulladékhő kazánján a burkolat varrat mentén megjelenő víz általában három dolog egyikére utal: meghibásodott cső-cső hegesztésre, elvékonyodott economizer csőre vagy síró lyuktömít...
Read MoreA kazán biztonsági nyomáscsökkentő szelepe szivárog: a rövid válasz a részletek előtt Ha a kazán biztonsági szelepe szivárog, kezelje azt a nyomáshatár hibájaként, ne pedig háztartási zavarként. A szelep az utolsó mechanikus gát, amely a túlnyomásos dob és a túlnyomásos esemény között ál...
Read MoreMiért szivárog a kazán PRV: Először a következtetés Hajnali háromkor meleg tócsa terül el a padlón egy előző nap tökéletesen működő kazán alatt. A természetes reakció az, hogy feltételezzük, hogy a szelep meghibásodott, és cserét rendelünk el. Ez a reakció általában rossz. A kazán PRV sz...
Read MoreMi az a Shell és cső hőcserélő és hogyan működik? A héj és cső hőcserélő egy széles körben használt termikus eszköz, amely egy hengeres nyomástartó edényből (héjból) áll, amely egy csőköteget tartalmaz. Az egyik folyadék a csövek belsejében áramlik (csőoldalon), míg egy másik folyadék a csövek körül a héjon belül (a csőoldalon) áramlik. A hőátadás a csőfalakon keresztül hatékony fűtést, hűtést vagy kondenzációt tesz lehetővé. Megbízhatóként Ipari hőcserélő szállító , Jiangsu Shineng Chemical Equipment Co., Ltd. nagy teljesítményű terveket biztosít. A 2005-ben alapított Jiangsu Shineng Chemical Equipment Co., Ltd., a kínai égéstermék-visszanyerő egységet gyártó és hulladékhő-visszanyerő rendszert gyártó vállalatként a füstgáz-hulladékhővisszanyerő rendszerek és vegyi berendezések kutatás-fejlesztésére és gyártására specializálódott, és átfogó belső képességekkel rendelkezik a hőcsövek fejlesztésétől a nikkel alapú nyomástartó edények keményforrasztásáig. Termékeinket széles körben használják a szénkémiai, kohászati, energiatermelési és szintetikus ammóniaiparban, és tengerentúli piacokra is exportálják. A miénk Kínai cső hőcserélő megoldások egyesítik a robusztus felépítést a testreszabott hőkezeléssel.
Jellemzően a héj- és csöves hőcserélők gyártói a tervezés az általános hőátbocsátási együtthatókat kínálja 150-1200 W/m²·K a folyadék tulajdonságaitól és az áramlás elrendezésétől függően. Az ipari hőcserélő feladatok több mint 65%-a világszerte (finomítás, petrolkémiai, energia) erre a technológiára támaszkodik (TEMA szabványok, 2024).
A héj típusú hőcserélő hőmérséklet gradiens által vezérelt vezetés és konvekció alapján működik. A forró folyadék (akár héj-, akár csőoldali) hőenergiát bocsát ki, amely áthalad a cső falvastagságán (általában 1,2-3,5 mm), és a hideg folyadék elnyeli. A héjon belüli terelőlemezek többször irányítják a héjoldali folyadékot a csőkötegben, növelve a turbulenciát és a hőátadási tényezőt 40-60% az egyenes kialakításhoz képest. Fix csőlap csőlemez hőcserélő általában nem korrozív tiszta szolgáltatásokhoz használják, míg az úszófejes vagy U-csöves kialakítások alkalmazkodnak a hőtáguláshoz. Egy tipikus olajhűtő alkalmazáshoz (csőoldal: 85 °C-os olaj; héjoldal: 30°C-os hűtővíz) egy jól megtervezett Kínai Shell és Tube hőcserélő 0,85 feletti logaritmusú hőmérséklet-különbség (LMTD) korrekciós tényezőt ér el, és a kilépő olaj hőmérsékletét 42 °C-ra csökkenti az olajsebesség másfélszeresének megfelelő vízáramlás mellett.
A csöves hőcserélő gyártók mint például a Jiangsu Shineng optimalizálja a terelőlemez távolságát (0,2-0,5 héj átmérőjű) és csőosztást (1,25-1,5 × cső külső átmérője), hogy egyensúlyba hozza a hőátadást és a nyomásesést. Iparági adatok (a Tubular Exchanger Manufacturers Association-tól) azt mutatják, hogy a 2 menetes héj és 4 menetes csőelrendezés esetén az általános hatékonyság elérheti a 75-85%-ot a folyadék-folyadék feladatoknál.
A following table lists key design parameters used by héj és cső hőcserélő supplier Jiangsu Shineng vegyi és energiaipari alkalmazásokhoz. Ezek az értékek követik a TEMA és az ASME VIII. szakaszának irányelveit.
| Paraméter | Tipikus tartomány | Egység |
|---|---|---|
| Kagyló átmérője | 150-2500 | mm |
| Cső hossza | 1,5 – 9,0 | m |
| Cső OD (általános) | 15.9, 19.05, 25.4 | mm |
| Max tervezési nyomás | 0,5 – 10,0 | MPa |
| Tervezési hőmérséklet | -30 és 550 között | °C |
Vízszintes oszlopdiagram elemzés: A chart compares heat transfer coefficients (U) for common fluid pairs using a well-designed héj és cső hőcserélő . Víz-víz feladatok esetén az U általában 850-1200 W/m²·K, így az ilyen hőcserélők kompaktak. A víz ellen kondenzálódó gőz nagyon magas U (1000-1500) hozamot eredményez a fázisváltás fokozása miatt. A folyadék-folyadék alkalmazások, például az olajhűtés (olaj-víz) mérsékelt U értéket mutatnak, 150-400; ezért nagyobb felületre van szükség. A gáznemű szolgáltatások elérik a legalacsonyabb U-értéket (30-100), nagyobb egységeket igényelve. Mint szakember Ipari hőcserélő szállító , a Jiangsu Shineng optimalizálja a terelőlemez-kialakítást és a csőoldali átvezetéseket, hogy az U értékeket az egyes kategóriák felső határa felé tolja. Egy 80 000 kg/h kőolajat feldolgozó petrolkémiai üzemben az U 250-ről 320 W/m²·K-ra való növelése 22%-kal csökkenti a szükséges területet, anyagköltséget és lábnyomot takarít meg.
A csöves hőcserélő gyártók jellemzően az ellenáramú elrendezést javasolják, mert egyenletesebb hőmérséklet-különbséget biztosít. Az alábbi vonaldiagram a hőmérsékletet a hosszúság függvényében mutatja egy tipikus ellenáramhoz héj- és csöves hőcserélők gyártói kivitel (forró folyadék: 180 °C és 85°C, hideg folyadék: 30°C és 120 °C között).
Vonalgrafikon értelmezése: Ellenfolyamban héj típusú hőcserélő , a forró folyadék 180 °C-on lép be és 85 °C-on távozik, míg a hideg folyadék 30 °C-ról 120 °C-ra melegszik fel. A hőmérsékleti görbék csaknem állandó ΔT hajtóerőt tartanak fenn a hosszban, így a logaritmus középhőmérséklet-különbség (LMTD) körülbelül 46 °C. Párhuzamos áramlás esetén az LMTD csak 31°C lenne, ami 48%-kal több hőátadó területet igényel ugyanazon feladathoz. ezért héj és cső hőcserélő supplier Jiangsu Shineng mindig az ellenáramlást javasolja, hacsak a fagyás miatti aggodalmak másként nem diktálják. Egy szintetikus ammóniagyár 4 MW-os hővisszanyerő rendszerében az ellenáram és a párhuzamos áramlás alkalmazása a csőköteg hosszát 5,2 m-ről 3,7 m-re csökkentette, közvetlenül 18%-kal csökkentve a tőkebefektetést és a nyomásesést.
Kínai Shell és Tube hőcserélő az egységek kritikus szerepet töltenek be az iparágakban. Az oszlopdiagram a szállított termékeink jellemző hőterhelési tartományait mutatja csőlemez hőcserélő különböző ágazatokban (az adatok 2025-ös projektértékeléseken alapulnak).
Oszlopdiagram betekintések: A bar heights illustrate typical thermal duties handled by one héj és cső hőcserélő kulcsfontosságú iparágakban. Az áramtermelő egységek gyakran nagy teljesítményt (7,8 MW hőcserélőnként) igényelnek a nagy tápvíz fűtési igények miatt. A kohászati üzemek (acél, színesfém) a füstgáz hővisszanyerésére átlagosan 5,5 MW terhelést jeleznek a zsákházakba való belépés előtt. A petrolkémiai krakkolók hőcserélőnként 4,2 MW körüli teljesítménnyel működnek, míg a szénkémiai (metanol vagy szintetikus ammónia) általában 3,0 MW-os egységeket igényel. Jiangsu Shineng, mint a vezető Ipari hőcserélő szállító több mint 380 héj- és csőcserélőt szállított ezeknek az ágazatoknak. Egy 2024-es Belső-Mongóliában végrehajtott projektben egyetlen héjból és csövekből álló hulladékhőcserélő 4,8 MW-ot nyert vissza, ami éves szinten 12 000 tonnával csökkentette a gőzfogyasztást, közvetlenül javítva az erőmű szénlábnyomát.
A lemezes vagy léghűtéses hőcserélőkhöz képest a héj típusú hőcserélő előnyöket kínál a nagynyomású és szennyeződési szolgáltatások terén. A radardiagram négy attribútumot minősít egy tipikusnak héj és cső hőcserélő manufacturers tervezés.
Radardiagram értékelése: A blue polygon (shell and tube) scores highest in high-pressure capability (up to 20 MPa in our designs), fouling tolerance, and wide temperature range (-30°C to 550°C). Maintenance ease is also high because tube bundles can be mechanically cleaned. In contrast, a plate heat exchanger (red dashed) offers lower cost per area and compactness but struggles with gasket limits (max 3.0 MPa) and fouling. For Kínai cső hőcserélő alkalmazások, kohászati és szénkémiai üzemek választanak héj és cső hőcserélő supplier Jiangsu Shineng a robusztus szénacél vagy rozsdamentes acél szerkezet miatt. A 20 éves életciklus során egy jól karbantartott héj- és csőegység általában csak két csőcserét igényel, míg egy lemezegységnél öt tömítés-felújításra lehet szükség. Emiatt a héj és a cső az előnyben részesített választás a piszkos, magas hőmérsékletű patakokhoz.
Jiangsu Shineng Chemical Equipment Co., Ltd. több mint 300 héj- és csőhőcserélő-referenciát egyesít világszerte. A miénk Kínai Shell és Tube hőcserélő A termékeket szintetikus ammónia hulladékhő visszanyerésében, kohászati kemencehűtésben és erőművi kenőolaj-hűtőkben használják. A meglévő héjak utólagos felszerelését és újracsövezését is biztosítjuk, meghosszabbítva az élettartamot 15 éven túl.

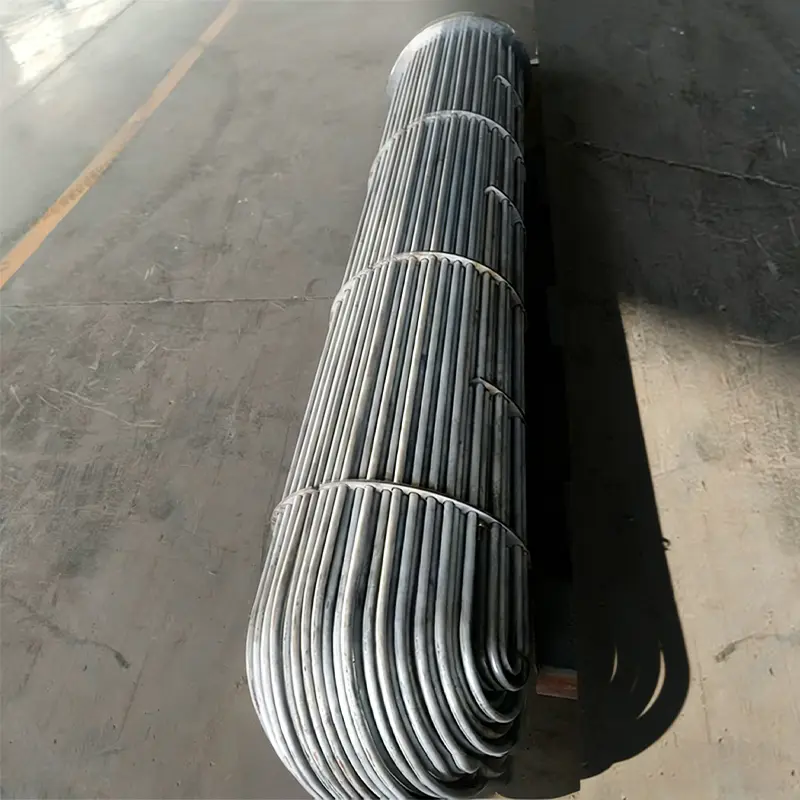

Fix csőlapban csöves hőcserélő gyártók kivitelben mindkét csőlemez a héjhoz van hegesztve, korlátozva a hőtágulást. Az U-csöves kötegek szabad tágulást és egyszerűbb tisztítást tesznek lehetővé, de a hajlítási terület korlátozza a tisztítást. A Jiangsu Shineng az U-csövet ajánlja nagy hőmérséklet-különbségek esetén (>100°C).
Egy jól felügyelt héj típusú hőcserélő megnövekedett nyomásesést és a hideg folyadék kilépő hőmérsékletének csökkenését mutatja. Ha az összesített U 30%-kal csökken a tervezett értékhez képest, akkor a tisztítás javasolt. A betét típusától függően mechanikai tisztítást (csőkefés) vagy vegyszerkeringtetést alkalmazunk.
Igen, azonban a gázoldali hőátbocsátási tényezők alacsonyak (30-100 W/m²·K). Gyakran használnak kiterjesztett felületeket (csövek bordáit). Mint egy Ipari hőcserélő szállító , A Jiangsu Shineng bordáscsöves héjat és csőcserélőket kínál a füstgáz hővisszanyeréséhez a hulladékhő-kazánok előtt, akár 72%-os hatékonysággal.
